Felsökning - Voltregulator (snöskoter)

Ifall ni har elproblem och vill försäkra er om att voltregulatorn fungerar ordentligt på er skoter följer ni stegen nedan i denna guide.

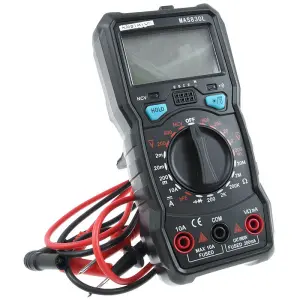

Detta test kräver en multimeter, i länkarna nedan eller uppe till höger finner ni två alternativ:
- Multimeter (1)

- Multimeter (2)

Vertyg som kan behövas:

- Löd

• Test 1 (diodtest)

• Test 2 (spänningstest)
• Sammanfattning


Videoguide regulator (snöskoter)

Test 1 (diodtest)

OBS! Om du testar en MOSFET-regulator, var uppmärksam på MOSFET-diagrammet nedan. Detta test verifierar endast att likriktarfunktionen fungerar, inte regleringsfunktionen!

1. Ställ multimeter i diodtestläge (din multimeter måste ha en diodfunktion för att utföra detta test).

2. Leta reda på kablarna för batteri + (ofta röd) och batteri - (ofta svart eller grön) på din regulator. Om din regulator har en inbyggd anslutning, kan du identifiera stiften via kabelfärgen i kontakten.

3. Leta reda på statorkablarna på din regulator. Det finns vanligtvis tre ledningar, alla i samma färg (ofta gul eller vit). Om din regulator har en inbyggd anslutning, kan du identifiera stiften via kabelfärgen i kontakten.

4. Anslut din multimeter enligt diagrammet och anteckna varje mätning.

------------------------------------------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------------------------------------

Godkänt:

Din likriktare ligger inom det acceptabla området för varje mätning i diagrammet.

Underkänt:

Värden utanför diagrammet innebär trasig regulator

Test 2 (spänningstest)

1. Ställ multimetern på DC-spänningsinställning och 20 volt-intervallet om möjligt. Anslut den röda kabeln från multimetern till plus (+) polen. Anslut den svarta kabel från multimetern till svarta (-) polen.

2. Börja mäta batterispänningen med motorn avständ, den bör hamna runt 12-13 volt.

3. Starta motorn på din skoter och låt den stå på tomgång (~1000 RPM), batterispänningen borde ligga på 12-13,5 volt.

4. Öka motorhastigheten till ~5000 RPM, batterispänningen bör mäta upp till 14,6-14,8 volt.

Godkänt:

Ifall batterispänningen ligger inom angivna mätningar.

Underkänt:

Vid avvikelser från något värde ovan.

Sammanfattning

Vid frågar kontakta oss gärna på info@twostroke.se

Källa: RMSTATOR
